数控系统

  • XC809D系列雕铣多功能数控系统

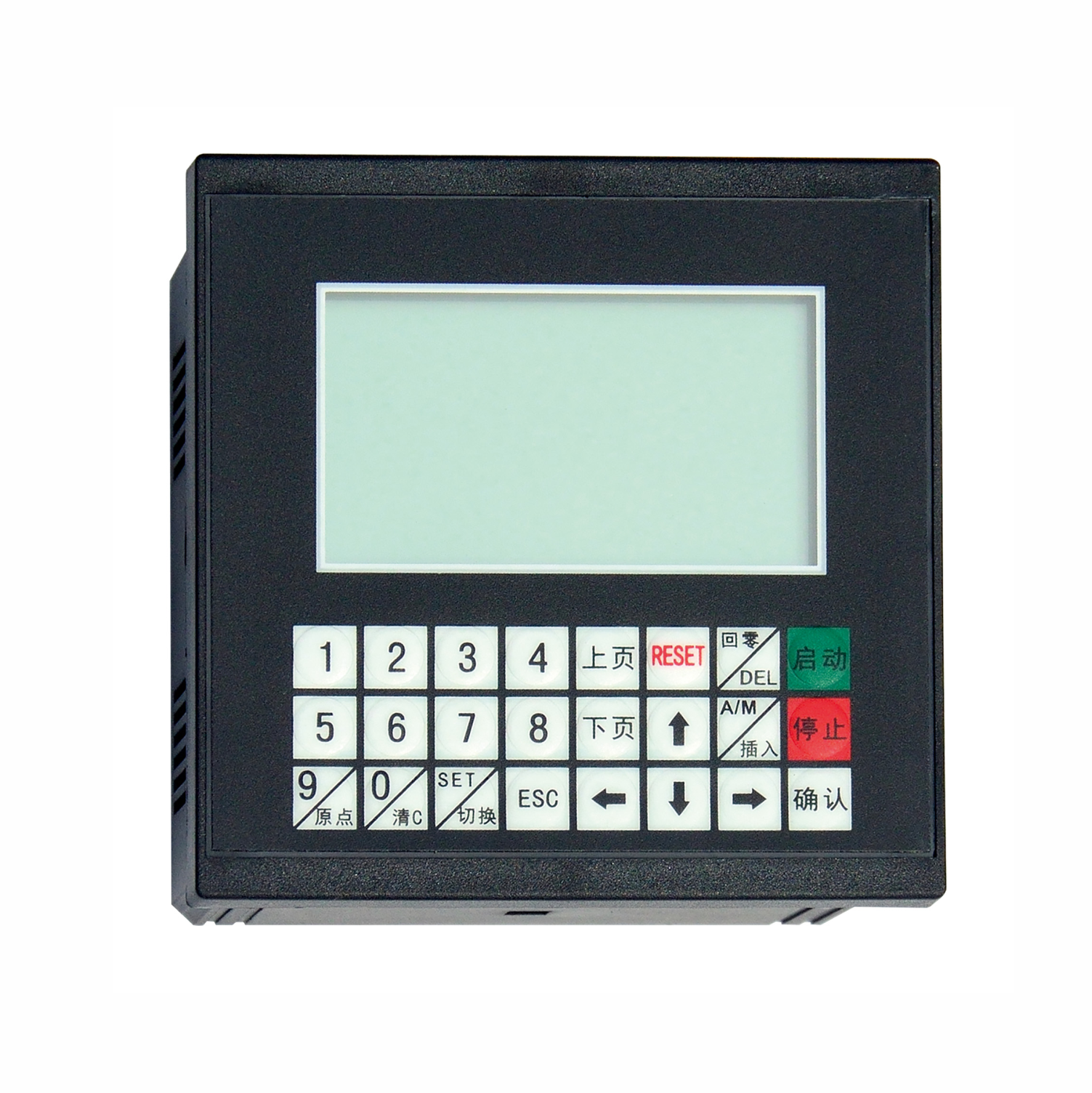

XC809D系列雕铣多功能数控系统

XC809D系列雕铣多功能数控系统

  • XC809D
  • 产品描述:XC809D系列雕铣多功能数控系统
  • 在线订购

XC809D系列雕铣多功能数控系统为我公司研制的新一代数控系统。支持雕、铣、钻、攻加工。采用了32英寸彩色宽屏LCD, 分辨率800×480 Windows界面风格。配备8个软功能键,操作简单易学。提供参数分类、报警日志、系统诊断等丰富显示界面,方便调试维修。

国际标准G指令,兼容FANUC系统指令。

40G指令,支持钻孔循环、攻丝循环。

零件程序全屏幕编辑,内置512M海量程序空间,可储存500个零件程序。

具备USB接口,支持U盘文件读写、数据备份。

输入24(可扩展至96)点,输出24(可扩展至96)点(自定义),灵活方便。

中、英文操作界面,完整的帮助信息,操作更方便。

系统采用插补前加减速控制。

支持刀长刀补和半径刀补。

支持手轮试加工,方便程序调试。

支持多级操作权限,方便设备管理,具备限时系统锁定功能。

支持UGMastercamPowerMillFeatureCAMArtCAMJDPaint、文泰等第三方软件G代码文件

★支持自编程刀库,可灵活使用多种刀库。

技术规格

控制轴数

3~6轴(XYZABC)

3:XC809DC, 4:XC809DD, 5:XC809DE, 6:XC809DF,

联动轴数

全联动

刀库

支持,需要编辑刀库代码

主轴

2路模拟主轴,其中主轴1可用数字主轴(占用一个数字轴)

主轴监控

最小指令单位

0.001毫米

最大指令值

±99999999×最小指令单位

快速进给速度

30000毫米/

快速进给倍率

F0, 25%, 50%, 75%,100%

脉冲方式

1:方向+脉冲

2:正交脉冲(如果驱动器支持,推荐,抗干扰更强)

最大频率

100Khz,200Khz,500KHz可设置。

500KHz只有在所有轴正交输出方式下才能实现)

进给速度倍率

0150%

电子齿轮比

165535

自动加减速

高速小线段前瞻算法

手轮试加工

定位

G00 (可直线插补定位)

插补

直线(G01)、圆弧(G02/G03/G12)、螺旋线插补

返回参考点

自动返回参考点(G28)

LCD

7英寸TFT液晶屏,分辨率800×480

软体键

8

单步进给

x1x10x100

通讯接口

U盘接口

外置手轮接口

I/O 接口

24/24(可扩展至96/96)

暂停(秒)

准停状态

准停

存储行程检查

MDI运转

有,支持多段运行

复位

跳段开关

单段运行

程序保护开关

自诊断功能

紧急停

电源

单相 AC220V+10%-15%50Hz±1Hz

坐标系

机床坐标系(G53),工件坐标系(G92G54G59),局部坐标系(G52),坐标系平面指定

自动坐标系设定

小数点输入

辅助功能

M2位数,M代码自定义,手动/MDI/自动方式控制主轴正转、反转、停止;控制冷却液启停;控制润滑启停等

主轴功能

双主轴

数字主轴

主轴1支持,占用一路数字轴(Z轴不支持),转速更稳定。

攻丝

支持

主轴模拟输出

, 双主轴

刀具功能

支持自动换刀,支持分中对刀,三点定圆心对刀

刀具补偿存储器

-9999.9999999.99999

刀具补偿

刀长刀补和半径刀补

编辑功能

参数、诊断按位输入、程序编辑、MDI多程序段执行

存储容量

512M

存储程序个数

500

程序名的显示

中文、英文、数字、组合

程序行查找

跳过任选程序段

程序开关

显示

显示

中文,英文

加工时间、零件数显示

主轴转速,M/S指令

主机尺寸(mm

外形尺寸(长×宽×厚)

390×253×80

开孔尺寸(长×宽)

370×228
