  • XC1000MD雕铣钻攻多功能数控系统

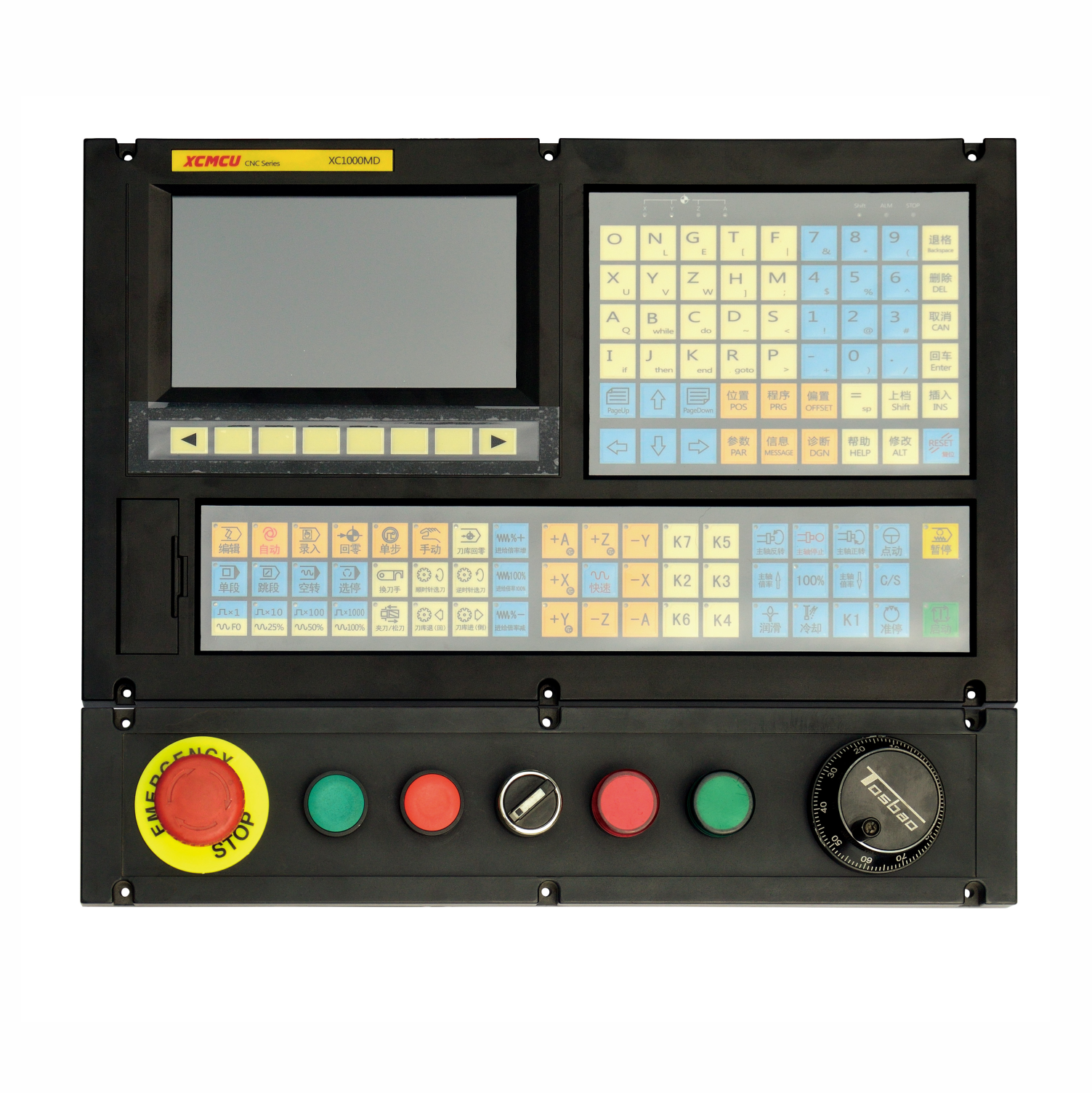

XC1000MD雕铣钻攻多功能数控系统

XC1000MD雕铣钻攻多功能数控系统

  • 产品描述:XC1000MD雕铣钻攻多功能数控系统
  • 在线订购

XC1000MD雕铣钻攻多功能数控系统为我公司研制的新一代数控系统。支持雕、铣、镗、攻、钻加工及自动上料。采用了32位高性能微处理器,运用实时多任务控制技术和硬件插补技术,四轴联动,0.001mm插补精度,最高速度12米/分。是精雕机、加工中心、数控铣床、数控钻床、专用机床、自动化设备、送料机器人等的最佳选择。

XC1000MD数控系统软硬件特性:

★基于32位微处理器,四轴联动,0.001mm插补精度,最高速度12米/分。

★10000条/秒的加工程序处理能力,前瞻小线段算法,可实现高速小线段加工。

★具有高速高精控制功能,采用多段预读、速度平滑自动加减速等多项控制技术,具有圆弧插补精度控制功能。

★采用7英寸彩色宽屏LCD, 分辨率800x480, Windows界面风格。配备8个软功能键,操作简单易学。提供参数分 类、报警日志、系统诊断等丰富显示界面,方便调试维修。

★国际标准G指令,兼容FANUC系统指令。

★40种G指令,支持钻孔循环、攻丝循环、自动倒角、语句式宏指令和宏程序调用。

★适配伺服主轴,支持主轴定位、刚性攻丝等功能。适配变频主轴,具备编码器电子齿轮功能。

★零件程序全屏幕编辑,内置1G海量程序空间,可储存N个零件程序。

★具备USB接口,支持U盘文件读写、数据备份。

★输入48点,输出48点(自定义),灵活方便。

★中/英文操作界面,完整的帮助信息,操作更方便。

★系统采用插补前加减速控制,并可跨多段加减速。

★丰富的软件控制功能:宏程序B、局部坐标系、机床坐标系等。

★支持多级操作权限,方便设备管理,具备限时系统锁定功能。

★支持UG、Mastercam、PowerMill、FeatureCAM、ArtCAM、JDPaint、文泰等第三方软件G代码文件。

技术规格

控制轴数

4轴(XYZA)A可以选择为直线轴或旋转轴

联动轴数

4轴联动

数字主轴

1

模拟主轴

1

轴类型

直线轴、旋转轴

主轴监控

最小指令单位

0.001毫米

最大指令值

±99999999×最小指令单位

快速进给速度

12000毫米/

快速进给倍率

F0, 25%, 50%, 100%

切削进给速度

12000毫米/

进给速度倍率

0150%

电子齿轮比

165535: 165535

自动加减速

手动连续进给

4

定位

G00 (可直线插补定位)

插补

直线(G01)、圆弧(G02/G03)、螺旋线插补

高速高精功能

多段预读,速度平滑处理,跨段自动加减速,拐角和圆弧控制

返回参考点

自动返回参考点(G28),自动返回第23参考点(G30)

LCD

7英寸TFT液晶屏,分辨率800x480

MDI软体键

8

单步进给

x1x10x100

通讯接口

U 盘接口

外置手轮接口

I/O 接口

48/48

暂停(秒)

准停状态

准停

存储行程检查

MDI运转

有,支持多段运行

复位

跳段开关

空运转

单段运行

程序保护开关

自诊断功能

紧急停

电源

单相 AC220V+10%-15%50Hz±1Hz

坐标系

机床坐标系(G53),工件坐标系(G92G54G59),局部坐标系(G52),坐标系平面指定

自动坐标系设定

小数点输入

辅助功能

M2位数,M代码自定义,手动/MDI/自动方式控制主轴正转、反转、停 止;控制冷却液启停;控制润滑启停等

辅助功能锁住

主轴功能

档位控制(S01S08)、模拟控制(S4位数)、主轴定位

刚性攻丝

支持

主轴模拟输出

刀具功能

支持自动换刀,支持分中对刀,三点定圆心对刀

刀具补偿存储器

-9999.9999999.99999

刀具补偿

长度补偿,半径补偿

编辑功能

参数、诊断按位输入、程序编辑、MDI多程序段执行

存储容量

1G

存储程序个数

N

程序名的显示

中文、英文、数字、组合

程序行查找

跳过任选程序段

程序开关

显示

显示

中文,英文

加工时间、零件数显示

实际速度显示

主轴转速,M/S/T指令

主机尺寸(mm

外形尺寸(长×宽×厚)

420×247×100

开孔尺寸(长×宽)

393×233
