数控系统

  • XC609T系列车床数控系统

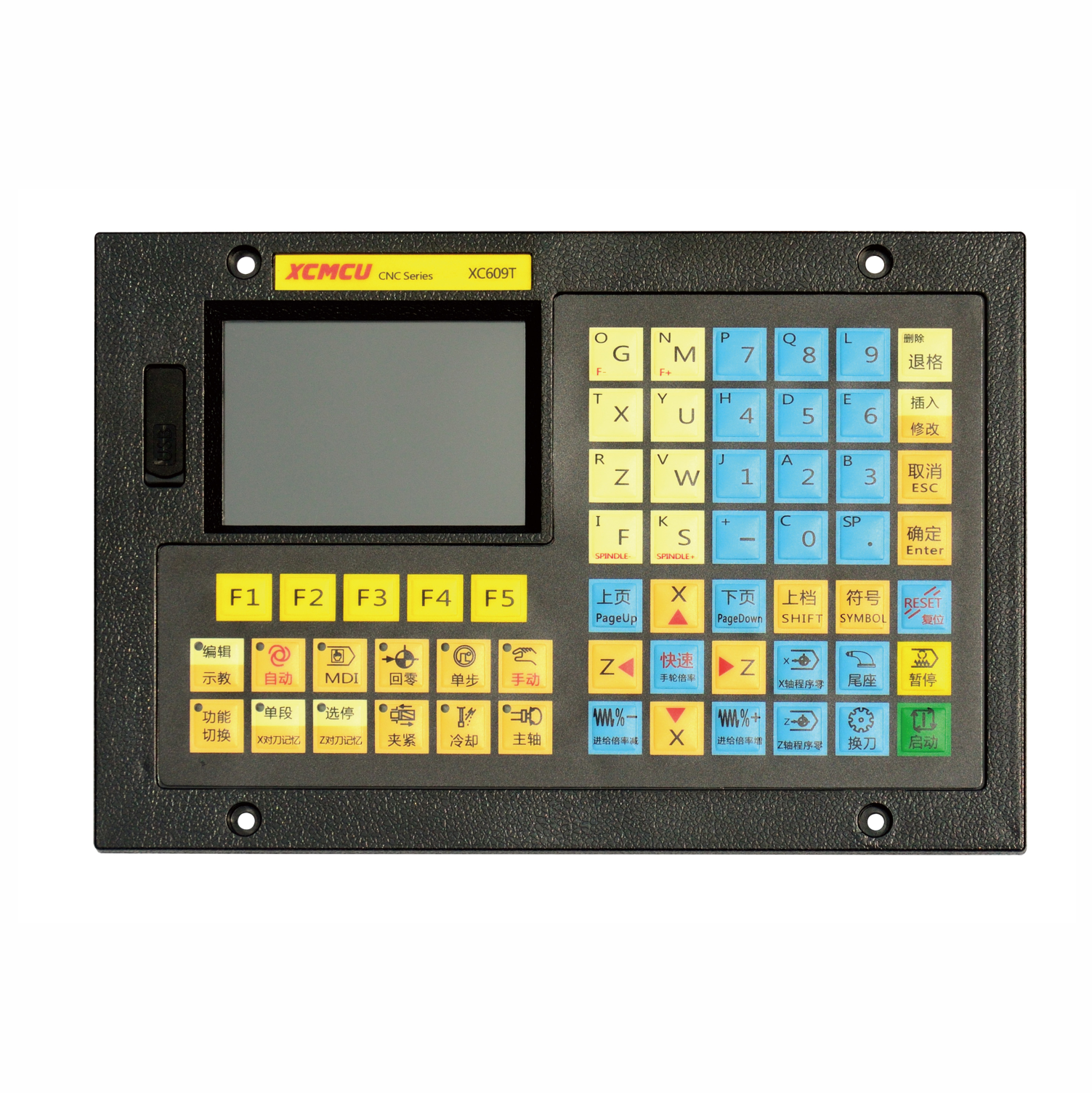

XC609T系列车床数控系统

XC609T系列车床数控系统

  • XC609T
  • 产品描述:XC609T系列车床数控系统
  • 在线订购

XC609T系列车床数控系统为我公司研制的数控车床用数控系统。采用国际标准G代码编程,全屏幕编辑程序,中英文操作界面。系统操作简单直观,通过编程可以完成外圆、端面、切槽、锥度、圆弧、螺纹、攻丝、深孔钻等加工,支持变频主轴伺服主轴控制,支持电动刀架,输入输出自定义,输入输出口扩展等功能,具有很高的性价比。

XC609T系列软硬件特性:

★基于32位微处理器,全联动, 0.001mm插补精度,最高速度12/分。采用3.5英寸彩色宽屏LCD, 分辨率480X320 Windows界面风格。配备5个软功能键,操作简单易学。提供参数分类、报警日志、系统诊断等丰富显示界面,方便调试维修。

国际标准G指令。

零件程序全屏幕编辑,内置512M海量程序空间,可储存200个零件程序。

具备USB接口,支持U盘文件读写、数据备份和U盘直接加工(DNC)。

输入24(可扩展至96)点,输出24(可扩展至96)点(自定义),灵活方便。

/英文操作界面,完整的帮助信息,操作更方便。

支持多级操作权限,方便设备管理,具备限时系统锁定功能。

技术规格

控制轴数

2轴(XZ)

联动轴数

全联动

模拟主轴

2

主轴倍率

50%~120%

最小指令单位

0.001毫米

最大指令值

±99999999×最小指令单位

快速进给速度

12000毫米/

快速进给倍率

F0, 25%, 50%, 100%

切削进给速度

12000毫米/

进给速度倍率

10%150%

电子齿轮比

165535: 165535

自动加减速

定位

G00 (可直线插补定位)

插补

直线(G01)、圆弧(G02/G03/G05)

返回参考点

自动返回参考点(G28)

LCD

3.5英寸TFT液晶屏,分辨率480X320

MDI软体键

5

单步进给

x1x10x100

通讯接口

U 盘接口

外置手轮接口

I/O 接口

24/24(可扩展至96/96)

暂停(秒)

准停状态

准停

存储行程检查

MDI运转

有,支持多段运行

复位

选停开关

单段运行

程序保护开关

自诊断功能

紧急停

电源

DC24V

坐标系

G50设置坐标

自动坐标系设定

小数点输入

辅助功能

M2位数,M代码自定义,手动/MDI/自动方式控制主轴正转、反转、停 止;控制冷却液启停。

主轴功能

模拟主轴,双主轴

编辑功能

参数、诊断按位输入、程序编辑、MDI多程序段执行

存储容量

512M

存储程序个数

200

程序名的显示

中文、英文、数字、组合

程序行查找

跳过任选程序段

程序开关

显示

显示

中文,英文

加工时间、零件数显示

主轴转速,M/S指令

主机尺寸(mm

外形尺寸(长×宽×厚)

235×158×80

开孔尺寸(长×宽)

215×127
